建筑能耗监管系统平台是由一套包含操作系统、数据库系统软件、具备数据收集、统计、分析及管理的应用软件组成。
● 平台特色：
BIM交互
● 3D虚拟现实
● BIM实时数据交互
报警功能
● 设备故障报警
● 电流过载报警
● 用能超限报警
专家系统
● 建立能耗大数据库
● 提供节能优化策略
● 优化系统运营模式
● 提高系统运行效率
● 平台监管：
电、水、蒸汽、燃气、冷热量 、油、可再生能源
● 跨平台：
常规功能介绍 >>>
>基于BIM的三维显示模式
为了方便用户更直观的了解建筑用能信息，本平台除了传统的数据显示界面外，还根据BIM技术开发了三维显示模式。用户可在三维模式下，全面直观的了解各类建筑能耗信息，并可真实的显示监管区域、部门等信息。
>采集与上传
该功能利用底层计量表具或传感器的数据采集，通过采集器实现远程、在线、实时监测建筑电耗、水耗、环境参数等。为物业管理部门和相关能耗管理部门实时把握各建筑总体能耗、末端分项能耗及重点用能设备能耗的现状、及时发现问题，提供高效实用的基础平台。

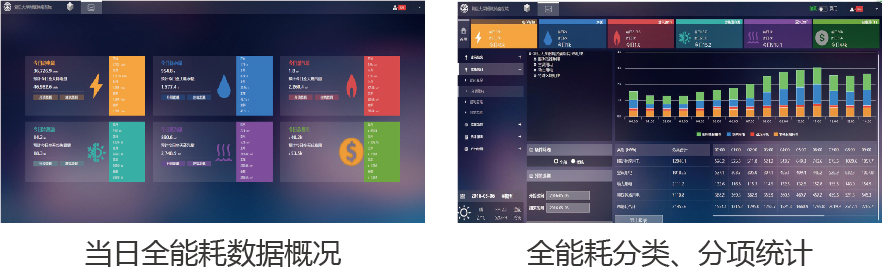

>能耗数据分析功能
能耗分析管理功能主要包括：日统计、月统计、年统计、时间段统计、汇总定额报表、系统设置、日常管理等。
可按人均用能、单位面积用能等对用电、水、燃气、热量等进行能耗排名，对于高校、医院等建筑还可根据建筑功能、部门、科室等进行排序，同时可将用能转化为标准煤或CO2进行公示。

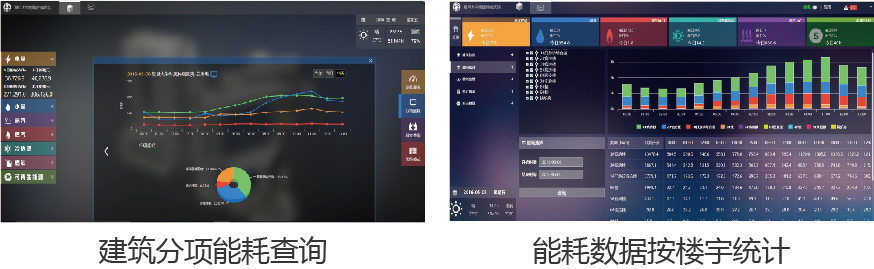

>多维度查询对比功能
各级管理者可根据项目管理规定，分级查看相关能耗数据、分析模型、能耗分析图表。可多维度（时间、区域、建筑类型、分类及分项能耗等）查询所需数据，对不同的建筑类型、区域等用能情况进行月对比和同期对比分析，找出某时段及某区域的用能高峰，深度挖掘节能潜力需求点。分类展现的能耗数据能够通过人机实时界面、以图和表等多种方式灵活进行展现。

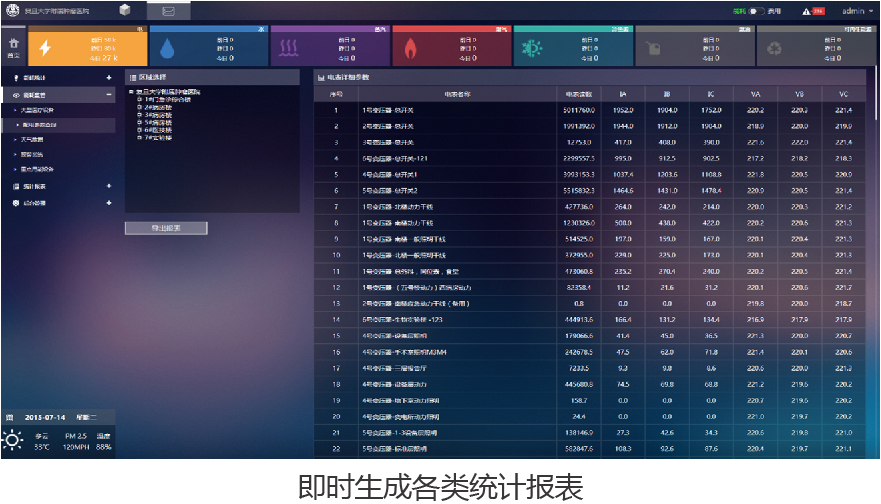

> 报表输出功能
系统可根据用户的要求预制各类报表模版，自动编辑数据形成报表，并可定时输出。
>重点用能设备监测功能
平台可对重点用能设备进行实时监测。可在平台上直接查询重点用能设备监测点，方便管理维护人员了解重点用能设备的用能情况，包含用电设备、用水设备、燃气设备、供热设备等。

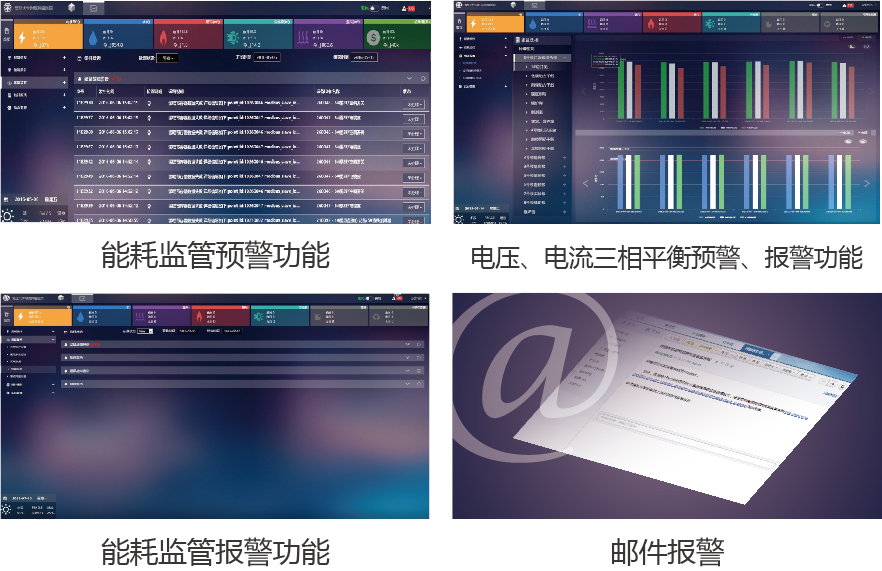

能耗预警报警功能 >>>
实时监测建筑的用能情况，根据预设的能耗指标对用能超限区域进行预警、报警，用户及时采取措施，降低能源浪费。
可实现三项电流、电压的预警和报警。对电流设定值过载、电功率越限、用水量超限等事件发生后，能源管理信息系统能够通过信息语音提示，自动弹出报警画面或触发必要的操作，同时可将报警信息通过e-mail、手机短信等方式通知相关人员，在对用电设备进行有效的管理的同时保证用电设备的安全。

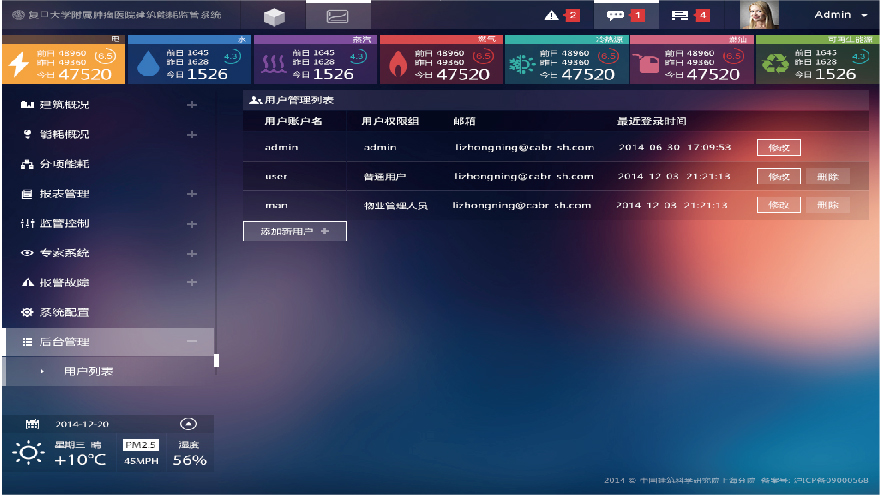

>基本档案管理功能
建筑资料管理—管理建筑的基本信息，如建筑的功能用途、建筑结构特征、投入使用年限、建筑面积、使用人数等基本资料。同时还包括建筑中能耗的组成、重点设备信息等。
>手动添加能耗数据
对无法自动上传的能耗数据如自来水的总入口表、燃气表等，采用手动添加方式进行数据采集；手动添加方式方便操作，并在能耗管理系统上进行与自动上传数据相同的数据计算分析等功能；可直接添加数据或通过EXCEL表格上传方式。
用能成本分析功能 >>>
平台可根据用户需求，针对不同建筑及区域生成报告。同时，系统能给出各能源消耗，并根据能源消耗，折算成实际的成本支出，计算能耗收入比等指标，并对不同时段的能源成本进行折算。
软件结构拓展功能 >>>
平台提供完整的API访问接口，第三方平台可以快速地访问到平台数据，所有的传输数据都已加密，数据传输格式包括常用的JSOM和XML格式。
平台各个模块相互独立，处于低耦合状态，可以通过增加模块的方式扩充网站功能。
完善合理的数据库 >>>
为项目合理规划设计数据库（SQL 或 Oracle）：根据《项目建筑能耗监管系统建设技术导则》的要求，准确的反应项目中各种建筑、各种能耗分类分项、各个部门能耗使用，以及针对项目的能源管理工作建立数据库。主要包含以下的功能：
●能耗的分类，如电、水、燃气、蒸汽等
●各类能耗的分项，如：将用电分为照明插座用电、空调用电、动力用电和特殊用电
●建筑类别的存储，如：医技楼、门急诊楼、病房楼等
●部门能耗的统计，如：门诊、放射科、后勤、办公室等
●建筑信息的统计，如：建筑面积、建筑形式、人数等信息
●用户和权限分类：如管理员、能耗审计人员、能耗查阅人员等
●建筑平均面积极人数的统计
数据库具备二次计算功能：保证数据网关设备出现故障到恢复时间段内的能耗数据严格按照历史数据比例计算分时均摊值，保证能耗实时数据的连续性和完整性。
在数据网管或中转站设备出现断电或断网的情况下，出现两种情况平台可通过差值法、经验法或实时能耗模拟法进行趋势预测，在数据网关设备出现故障到恢复时间段内的能耗数据严格按照历史数据比例计算分时均摊值。数据库建设考虑备份容量和功能。平台支持自动备份数据库功能。
特色功能介绍 >>>
> 基于BIM的能耗管理平台

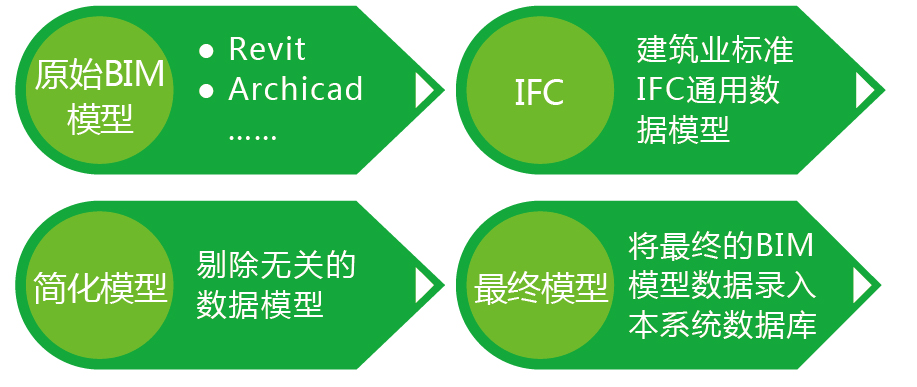

通过Revit、Archicad等BIM建模软件建立BIM模型，而后将BIM模型转为建筑业国际标准 IFC通用数据模型，基于BIM的建筑能耗监管系统可以直接导入IFC数据模型，导入的过程中可以自动或手动地剔除无关的数据模型，仅保留能耗监管系统所需要的模型数据。
> 功能介绍
系统将建筑信息模型（BIM）、实时建筑能耗数据以及设备实时运行参数等信息融为一体。
系统将BIM三维平台与二维传统能耗平台无缝结合 。
系统定位为全能耗种类统计，包括：电、水、燃气、燃油、可再生能源等 。
利用我公司开发的建筑分析内核，更深入、更准确地分析建筑运行情况，并提出切实有效的节能改进措施。
基于BIM模型数据、能耗数据、设备运行数据进行大数据分析，提供专家级别节能改造方案，帮助企业降低能耗、减少费用支出并提高运维管理效率。
系统同时支持普通网页和手机客户端访问。
> 实时权威分析
使用成熟的建筑计算分析内核，结合实时监测的数据，可以快速准确地计算出建筑的节能率与负荷分布情况，并生成详细的计算报告书，为建筑的能耗管理起到指导性作用。生成的报告书包括：建筑规定性指标计算报告书、建筑权衡计算报告书、负荷计算报告书。
> 专家系统
本系统提供了专家级别的数据分析和数据挖掘能力。
基于详细的BIM建筑数据模型和实时能耗、设备运行数据，从多个角度对建筑进行权威的专家分析：
> 基于建筑计算分析内核对建筑能效进行实时权威分析
> 生成详细的能源审计报告
> 实时分析空调的运行情况
> 基于建筑实际运行情况的空调系统高效运行策略
> 基于大数据的真实有效的节能改造方案
> 空调系统分析
空调系统作为建筑的主要耗能设备，监测空调的能耗数据具有重要意义。通过监测制冷机组的制冷量、耗电量等参数得出制冷机组的瞬时COP值、空调单位面积耗冷量CCA、空调系统能效比EERS、制冷系统能效比EERr等参数，这些参数从侧面可以反映系统整体的能耗特性。基于BIM的建筑能耗监管平台可以得出不同时刻这些参数的变化情况，通过分析不同时刻性能参数的变化，从数据中挖掘出节能潜力。
>机组优化分析
通过监测空调机组的制冷量、耗电量、运行时间等参数，并运用平台进行分析，对机组运行策略进行优化，提供给用户优化的节能方案，达到节约能耗的目的。
项目实施流程 >>>
| 序号 | 阶段 | 工作内容 | |
| 1 | 确定需求 | 根据国家及本市卫计委的相关会议精神和指导要求，严格按照国家及地方导则规范相关规定，结合医院实际运行中遇到的问题及困难，确定平台预计最终效果。 | |
| 2 | 初步方案 | 仔细排摸汇总医院自身用能走向和已有建设条件。确定技术支撑单位（日博官网），将建设要求进行交底，形成初步设计方案。 | |
| 3 | 深化设计 | 现场核实图纸匹配情况。 确定管路走向和所需接口。 设备材料选型。 制定工程预算。 专项深化图纸。 核准软件功能。 |
|
| 4 | 施工建设 | 根据相关流程规定确定施工单位（中国建筑设计集团有限公司） 建立监理制度，严格把控建设过程中的质量和安全问题。 |
|
| 5 | 调试验收 | 全程跟踪陪同施工单位的调试过程，落实相关操作培训和平台试运行等交接工作。 平台全套说明文件和设计资料验收留档。 |
|
项目案例 >>>
卫计委部属医院建筑能耗监管系统 >>>
[ 项目介绍 ]
医院建筑能耗监管系统是根据医院建筑能耗现状，依据国家卫生计生委《医院建筑能耗监管系统试点建设实施方案》、《医院建筑能耗监管系统建设技术导则（试行）》和《医院建筑能耗监管系统运行管理技术导则（试行）》编制。对医院建筑和重要用能设施设备等安装分类、分项能耗计量装置，采用远程传输等手段采集、传输能耗数据，实现医院能耗资源消耗情况在线监测、统计分析和智能管理。
[ 监测单位 ]
复旦大学附属肿瘤医院
复旦大学附属华山医院
复旦大学附属妇产科医院
复旦大学附属眼耳鼻喉科医院
[ 监测能耗种类 ] 电、水、燃气、蒸汽、冷热量、可再生能源、燃油
[ 监测点位 ] 超1000个
上海市城市新汇商业办公楼项目 >>>
[ 项目介绍 ]
上海市城市新汇商办项目建设地点位于闸北区共和新路，轨交一号线共康路站西侧。项目建筑包括：1号楼、2号楼、3号楼、4号楼及地下车库，总建筑面积达39799.76平方米。
本项目能源类型有电、水，本次分项计量系统将采集建筑分项电能耗, 在该系统中将预留耗水量、集中供热耗热量、集中供冷耗冷量的数据上传接口，便于日后系统功能扩展或升级。 同时按照中心平台提供的固定 ID,将能耗数据传输至指定上级平台。
上海市石化工业学校项目 >>>
[ 项目介绍 ]
上海市石化工业学校创建于1978年，是一所“国家级重点中专”、“国家级重点技校”以及“上海市现代化标志性职业技术学校”。近两年来，学校又先后被评为“全国职业教育先进单位”、“全国职业技术学校职业指导工作先进学校”。
根据《大型公共建筑能耗监测系统工程技术规范》中相关要求，对配电干线回路及支线回路进行分项计量系统建设。
